ICES 254是一款COM Express Type 2紧凑型模块，支持HDMI/DisplayPort显示接口。基于Intel® Atom™ D2550双核处理器，搭配Intel® ICH10R芯片组，该COM Express模块支持RAID 0/1/5/10，最大支持4GB DDR3 800/1066MHz SO-DIMM内存，VGA、LVDS显示输出，HDMI/DisplayPort接口。

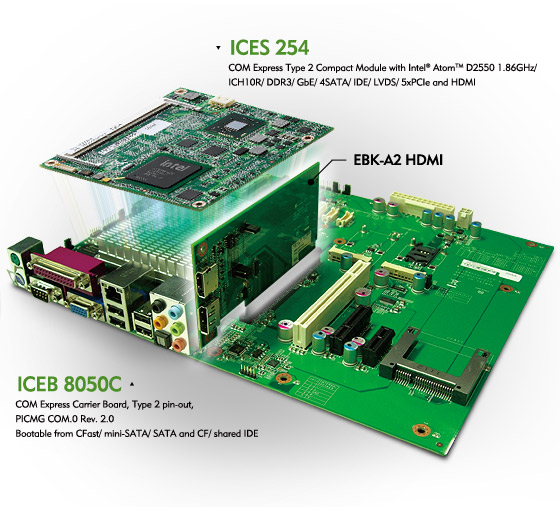

ICES 254同时集成了Intel图形媒体加速器，通过一个HDMI/DisplayPort接口可支持1080P多媒体内容播放。虽然该模块依照COM.0 Rev 2.0 Type 2 pin标准，但当配置一个尊龙凯时人生就是搏EBK-A2HDMI扩展卡时，可支持HDMI/DisplayPort显示信号。另外，ICES 254模块还可以通过个PCIe x16插槽与尊龙凯时人生就是搏的ICEB 8050C载板搭配。

ICES 254还支持分辨率为1440x900的WXGA+单通道24 bit LVDS；以及分辨率为1920x1200@60Hz 的WUXGA VGA。

而ICES 254模块的另一大特点是冷启动功能，可适应-15°C的工作环境。

此外，一款Type-2 pin载板ICEB 8050C也随着ICES 254应运而生。ICEB 8050C作为一块客户参考板（CRB），依照COM.0 Rev 2.0标准，配置全I/O选项，包括1x VGA, 双通道18/24-bit LVDS, 1x PCIe x16, 1x PCIe x4, 1x PCIe x1 和 1x 传统PCI插槽。

ICEB 8050C载板具有一个传统型44-pin CF接口，共享IDE和2个SATA接口—其中，一个是作为启动mini-SATA，由内置的半长/全长（CN8）mini-PCIe/ SATA支持，另一个是作为Cfast，由可启动的外部(CN11)推免式的Cfast插槽支持。ICEB 8050C支持一个标准的mini-PCIe (USB)插槽作为可选Wi-Fi模块或专为无线连接的SIM卡插槽之用。

正是我们COM Express设计伙伴的大力支持，尊龙凯时人生就是搏COM Express技术中心（CCC）将推出一款Type 2 pin预先安装系统的启动包ICEK 254。ICEK 254集成了ICES 254(D2550/ ICH10R)，ICEB 8050C(可启动的mSATA/ CFast)，10.4" LCD平板和Flex-ATX 电源，被封闭在一个手提箱内。此外，将会有详细的设计文档、尊龙凯时人生就是搏的设计指南，电路图和散热解决方案指导为特定应用的客制化载板做有效协助。

主要特点

• Intel® Atom™ D2550双核处理器, 1.86GHz
• Intel® ICH10R 支持Intel® Matrix存储 RAID 0/1/5/10
• 最大支持4GB 1x DDR3 SO-DIMM内存
• 可启动的mini-SATA/ 或 CFAST
• Type 2,COM Express 紧凑型尺寸，支持5个Express lanes
• 传统PCI接口, CF/共享IDE, Gigabit LAN 和 HDMI/ DP


订购信息

ICES 254 (P/N: 10K00025400X0)

COM Express Type 2 compact module with Intel^® Atom™ D2550 1.86GHz/ ICH10R/ DDR3/ GbE/ 4SATA/ IDE/ LVDS/ 5x PCIe and HDMI

ICEB 8050C (P/N: 10KB0805001X0)

COM Express Type 2 R2.0 evalsuation carrier board with PCIe/ PCI/ SATA/ CF/ mPCIe/ IDE/ COM/ USB/ VGA/GbE, bootable mini-SATA/ CFAST, ATX input

EBK-A2 HDMI (P/N: 10EA2HDMI00X0)

ADD2 module of ICES 254 with ICEB 8050C for HDMI/ DP Display interface card
